Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно . Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

    Проверяем и при необходимости доводим до нормы давление в колёсах.

Читайте так же:
Форд фьюжен ручник регулировка

Не забываем выставить корректор фар в положение «0».

Как регулировка противотуманные фары на Форд Фокус 2

Фара FORD FOCUS II 05-08

Регулировка Противотуманных Фар

Линзованные противотуманные фары на Форд Фокус 2 рестаилинг 08-10

Каким образом отрегулировать фары на Ford Focus 3

Линзы в ПТФ на Форд Фокус2

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Настройка Форд Фокус 2 в Лаборатории Скорости, или как стать раллистом.

Снятие противотуманных фар Форд Фокус 2

Focus 2 мотор корректор фар

Регулировка света передних фар

  • Форд фьюжн чем диагностировать
  • Автозапчасти к Форду
  • Ford fiesta 2005 дизель отзывы
  • Печка на Форде Фокусе
  • Форд эко спорт интерьер
  • Крепление акб Форд Фокус
  • Форсунка двигателя Ford Focus
  • Выбор Форд маверик
  • Кузов на Форд сиерра хэтчбек
  • Форд Транзит инструкция по эксплуатации 2012 года
  • Форсунка стеклоомывателя с обогревом на Форд Фокус 3
  • Производитель Форд торнео
  • Диски Форд Транзит 2013г нет
  • Ford зимний пакет 2012 что входит
  • Ford Focus 1 8 TDCI не заводится

Особенности подбора ксеноновых ламп на Форд Фокус 2

Чтобы правильно подобрать ксеноновые лампочки, нужно учитывать следующие факторы:

  • маркировку и ГОСТ;
  • параметры цветовой температуры;
  • особенности конструкции;
  • технические характеристики;
  • эксплуатационные свойства;
  • ценовую характеристику.

Бюджетным вариантом является комплект фар Matrix Light корейского производства. Они адаптированы под российского покупателя, учтены климатические условия России, сделано совмещение с электроникой, блок розжига имеет небольшие размеры.

В противотуманные фары лучше всего устанавливать ксеноновые элементы SHO-ME с цоколем H11. При замене ДХО ксеноном следует быть осмотрительными, так как свет выходит очень яркий. Если возникло желание просто приукрасить авто, то лучше для ДХО использовать светодиоды.

Читайте так же:
Регулировка сиденья водителя форд фокус 3

Модернизация ПТФ (Часть 2) — бортжурнал Ford Focus Sedan «1.8 [email protected] Дизель» 2005 года на DRIVE2

Вот и собрал новые фото о переделке ПТФ под Би-Линзы.Как вы видели в предыдущей запись стёкла ПТФ были в ужасном состоянии.Сначала хотел отполировать, но не по непонятным причинам одно стекло треснуло, и и было решено купить две новые ПТФ снять с них стёкла и установить на эту переделанные.

Но первый раз всё вышло боком и оба стекла при снятии разлетелись на мелкие кусочки:(((. Я не отчаявшись, приобретаю ещё комплект и начинаю уже аккуратнее пилить корпуса ПТФ и снимать стёкла, чтобы не расколоть.

В общем второй раз всё получилось хорошо и стёкла были благополучно сняты и отчищены от герметика, обезжирены и подготовлены к присоединению к старым корпусам ПТФ.Корпуса тоже пришлось подточить круглым напильником изнутри, чтобы маска модуля поместилась в корпус. После подгонки оба корпуса обезжириваем растворителем и подготавливаем к склейке со стёклами, а потом с линзами.

Берём силиконовый герметик, я в данном случае взял АБРО чёрного цвета.

Промазываем посадочное место на стекле и посадочное на корпусе, ждём 10 минут, чтобы герметик слегка подзастыл.

Через 10 минут склеиваем корпус со стеклом, излишки герметика размазываем по контуру шва, снаружи и снутри, ПТФ ложим подсохнуть на пару часов.

После берём модули, провода вставляем в резиновую заглушку, выставляем модули в корпуса ровненько по контуру, и в распор вставляем спички, чтобы при заливке модуль не сместился.

Далее берём пистолет который плавит пластиковые стержни, разогреваем его и заливаем жидким пластиком расстояние между модулем и корпусом ПТФ, до спичек не доходим, как только пластик засохнет (а сохнет он очень быстро) извлекаем спички и доливаем пластик в оставшиеся расстояния.

Читайте так же:
Регулировка замка двери ford focus

Вот что у нас получается.

То же самое проделываем со вторым модулем и вот результат.

Далее готовим задние крышки для модулей, я купил для этого вот такие стаканчики.

Чтобы сделать ровное отверстие под заглушку, использовал вот такую фрезу с направляющим сверлом.

Вот что у меня получилось.

Стаканы оказались длинноваты 87мм, по этому было решено их отпилить до 70мм.

Вот так у меня получилось слева 87мм. справа 70мм.

Потом круглым напильником вытачиваем 4 ямки под винты в стаканах, чтобы на модули, они ровно сели без перекосов и зачищаем наждачной бумагой края, чтобы были ровные.

Далее одеваем стакан на модуль, вытаскиваем провода через проделанное отверстие, вставляем заглушку с проводами в отверстие.

Потом приклеиваем стакан термо-пистолетом к краям модуля и всё хорошенько проливаем, чтобы не осталось отверстий куда может попасть вода.

Вот что у нас получилось после заливки.

Устанавливаем боковые крепления с регулировкой.

Пассажирская ПТФ готова к установке на авто (но стёкла я ещё планирую затянуть прозрачной броне-плёнкой для оптики).

Второй способ замены лампы

Снимаем рамку птф

Нажимаем аккуратно на фиксатор и снимаем декоративную рамку птф

Снимаем рамку птф

С помощью ключа Torx T-25 откручиваем саморезы крепления птф к бампера

откручиваем птф

Вынимаем птф и вытаскиваем лампу, снимаем колодку с лампы. Устанавливаем новую лампу.

откручиваем птф

Второй способ замен наиболее прост, если конечно у вас есть под рукой ключ Torx T-25

Производим замену лампы

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Читайте так же:
Регулировка водительской двери форд транзит

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Преимущества биксеноновых линз Hella 3R 3.0

  • Высокие показатели освещения ближнего-дальнего света
  • Поддерживает установку с помощью переходных рамок
  • Небольшие размеры, можно устанавливать в габариты
  • Универсальность при установке ксеноновых ламп

image description

Модернизация линз подразумевает улучшенную яркость , четкую световую границу без насечек, лучший ближний и дальний свет . Обычно при установке такой линзы не требуется изменять форму фары, пилить отражатель – она отлично встает в штатное место, но в случае нашего Ford Focus II все-таки пришлось пилить фару из-за герметика, использованного при ее сборе на заводе производителя.

image description image description

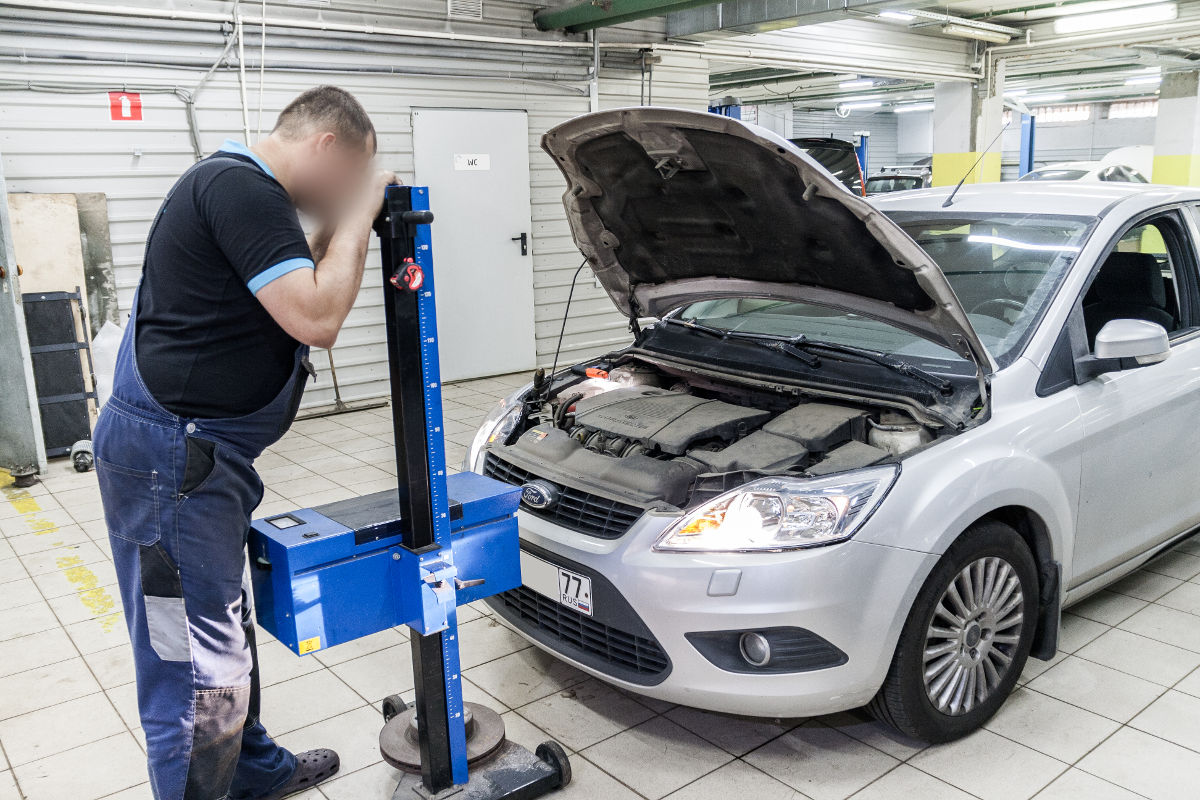

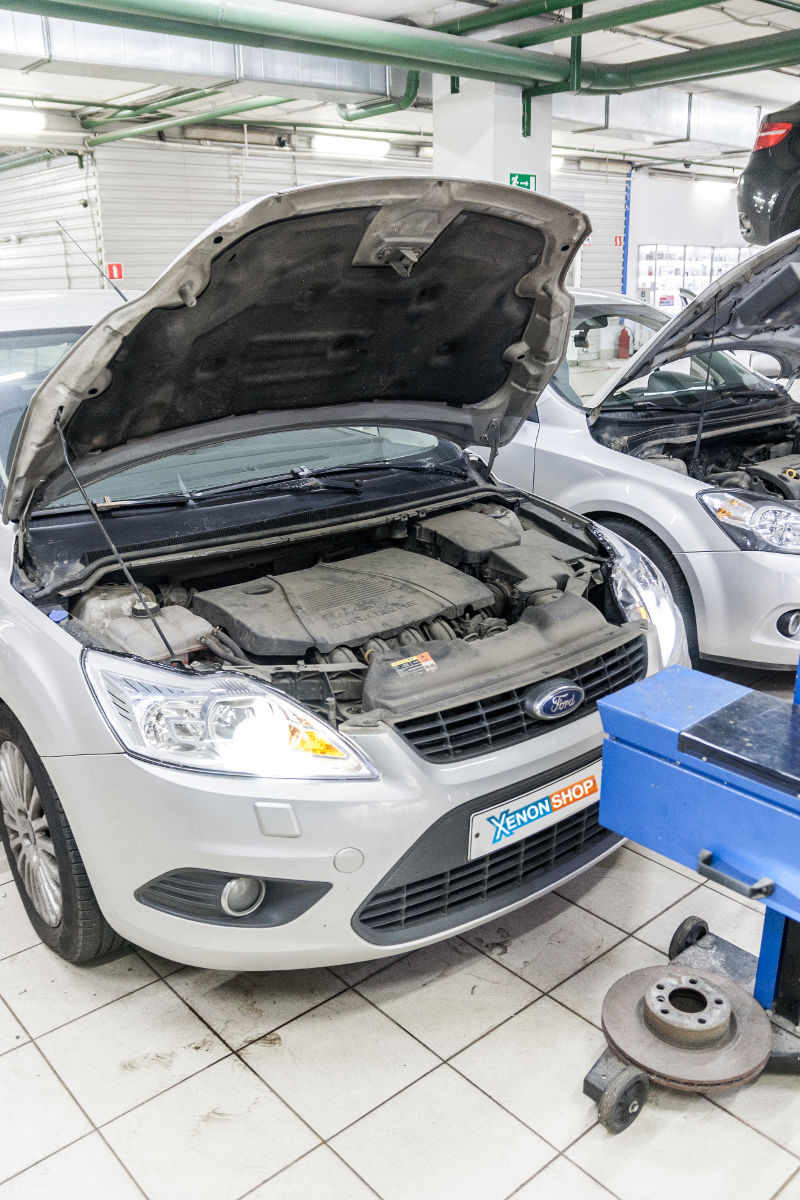

После установки в фары би-линз и нового стекла, мы произвели их монтаж на автомобиль. Осталось лишь отрегулировать положение фар относительно друг друга с помощью специального измерительного прибора (фараскоп) , чтобы добиться равномерного светового потока и ровной световой границы.

image description image description

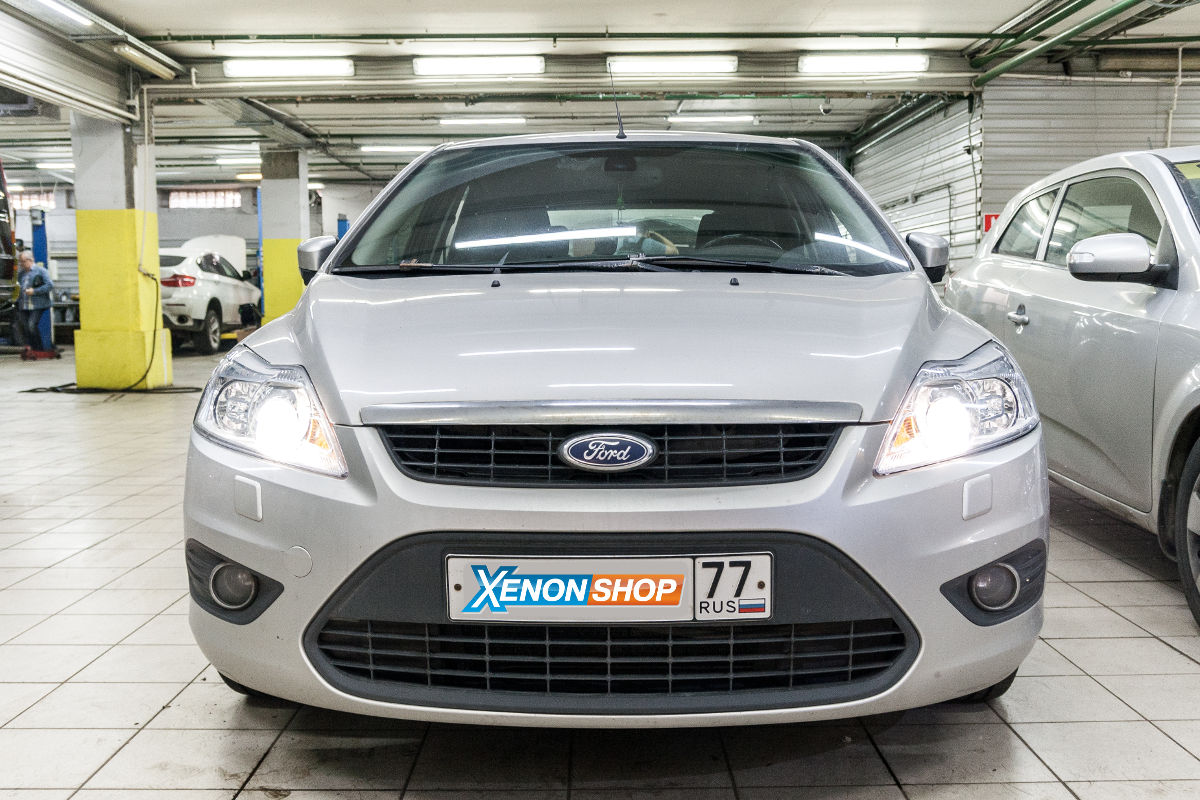

Конечно, итоговый результат бессмысленно сравнивать с исходным состоянием – «небо и земля» – теперь обе фары демонстрируют великолепный свет во всех режимах: ближний-дальний, габариты и поворотники.

image description image description

Регулировать самостоятельно или в сервисе

Регулировка фар «Форд-Фокуса 2» в сервисном центре может обойтись в 1000-2000 рублей. Однако проверка стоит намного дешевле – 200-300 рублей. Чтобы сэкономить, можно самостоятельно провести работы по настройке, а в сервисе дополнительно проверить углы головного света на специальном стенде.

Несмотря на простоту, регулировка света головной оптики – это очень важная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Именно поэтому после выполнения самостоятельно настройки все-таки нужно заехать на станцию технического обслуживания и сделать экспресс-проверку.

Читайте так же:
Как регулировка карбюратор на форд эскорт

В случае правильного выполнения всех рекомендаций дополнительная регулировка не потребуется, а автовладелец наглядно убедится в том, что оптика не ослепит встречного водителя.
