Циркуляционный насос в системе отопления

Циркуляционный насос в системе отопления

Организация современной системы отопления в частном доме предусматривает установку высокотехнологичных устройств, одним из которых является циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя. Грамотный выбор такого изделия предусматривает понимание основных характеристик, которые определяют качество и долговечность работы всей системы.

Так как отопление, основанное на естественной циркуляции, является малоэффективным, применение такой схемы в частном строительстве на данный момент встречается все реже.

Это обусловлено рядом недостатков схемы с естественной циркуляцией:

  • — такая система нуждается в трубах большого диаметра, что ведет к удорожанию всей конструкции;
    — невозможность регулировки температуры;
    — высокий перепад температур, что ускоряет износ элементов запорной арматуры;
    — ограниченный протяженность трубопровода, расстояние от котла до радиаторов не более 30 м.

Установка циркуляционного в систему насоса позволяет устранить эти недостатки. Однако, учитывая, что циркуляционный насос работает постоянно и, соответственно, требует постоянного электроснабжения, основным его недостатком можно назвать зависимость от электросети. Тем не менее, производители, ориентируясь на обоснованное желание потребителя снизить расходы, стремятся к снижению энергопотребления своих изделий.

Виды циркуляционных насосов

В зависимости от принципа работы циркуляционного насоса, можно определить каким образом в нем реализуется задача снижения потребления электрической энергии. По сути такие есть два варианта решения:

  • — повышение коэффициента полезного действия;
    — применение автоматической электронной регулировки частоты вращения, что позволяет циркуляционному насосу гибко подстраивать свою работу в зависимости потребностей системы.

Звезда-треугольник

Для асинхронных двигателей, работающих при соединении обмотки статора треугольником, у которых фазное напряжение равно напряжению сети, может быть применен пуск в ход переключением обмотки статора со звезды на треугольник. В момент подключения двигателя к сети переключатель устанавливают в положение «звезда», при котором обмотка статора оказывается соединенной звездой. В этом случае фазное напряжение на статоре понижается в √3 раз. Во столько же уменьшается и ток в фазных обмотках двигателя. Кроме того, при соединении обмоток звездой линейный ток равен фазному, в то время как при соединении треугольником он больше фазного в √3 раз. Следовательно, применение способа пуска в ход переключением статорной обмотки со звезды на треугольник дает уменьшение пускового (линейного) тока в три раза по сравнению с пусковым током при непосредственном подключении двигателя к сети. После того, как ротор двигателя разгонится до скорости, близкой к номинальной, переключатель быстро переводят в положение «треугольник». Возникший при этом бросок тока обычно невелик и не влияет на работу сети. Однако описанный способ пуска имеет серьезный недостаток. Дело в том, что уменьшение фазного напряжения в √3 раз при пуске влечет за собой уменьшение пускового момента в (√3)2 = 3 раза, так как пусковой момент двигателя прямо пропорционален квадрату напряжения. Такое значительное уменьшение пускового момента ограничивает применение этого способа пуска для двигателей, включаемых под нагрузкой на валу. Для механизмов с небольшим моментом инерции, например погружных насосов, пуск по методу «звезда-треугольник» не очень эффективен либо даже неэкономичен. Дело в том, что диаметр погружных насосов и их приводных электродвигателей невелик. Поэтому масса рабочего колеса насоса мала, вследствие чего мал и момент инерции. В результате погружным насосам для разгона от 0 до номинальной скорости об/мин. требуется не более пары десятков периодов напряжения сети. Это означает также, что насос при отключении конфигурации «звезда» и перед переходом к «треугольнику» (переключении тока) очень быстро, практически сразу же, останавливается. Следует отметить, что слишком долгая эксплуатация электродвигателя в режиме звезды приводит к его перегреву и, следовательно, сокращает срок службы. Поэтому рекомендуется заменять схемы пуска «звезда-треугольник» на устройства плавного пуска.

Выбор преобразователя частоты: цена или качество

Причин купить частотный регулятор для электродвигателя может быть много, ведь даже еще некоторое время назад стоимость преобразователя частоты казалась не по карману большинству российских предприятий.

Все серии частотных преобразователей из нашего прайса гарантируют надежную защиту асинхронного электродвигателя, обеспечивая его плавный запуск и торможение, и оптимизируют рабочие режимы в соответствии с текущей нагрузкой, тем самым повышая КПД. Наш каталог включает и такие устройства, которые наряду с возможностью управления посредством встроенного PID регулятора, могут реализовывать и более сложные многоуровневые алгоритмы (например, с обратной связью).

При затруднениях в выборе преобразователя частоты, подходящего для вашего предприятия, вам с радостью помогут наши менеджеры по телефонам 8-800-505-07-56 и +7 495 981-54-56.

В нашей компании вы можете приобрести частотные преобразователи, цена которых позволяет не экономить на качестве!

Устройство плавного пуска электродвигателя. Как это работает.

Устройство плавного пуска электродвигателя. Как это работает.

Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.

Назначение

Управление процессом запуска, работы и остановки электродвигателей. Основными проблемами асинхронных электродвигателей являются:

  • невозможность согласования крутящего момента двигателя с моментом нагрузки,
  • высокий пусковой ток.

Во время пуска крутящий момент за доли секунды часто достигает 150-200%, что может привести к выходу из строя кинематической цепи привода. При этом стартовый ток может быть в 6-8 раз больше номинального, порождая проблемы со стабильностью питания. Устройство плавного пуска позволяют избежать этих проблем, делая разгон и торможение двигателя более медленными. Это позволяет снизить пусковые токи и избежать рывков в механической части привода или гидравлических ударов в трубах и задвижках в момент пуска и остановки двигателей.

Читайте так же:
Гур маз 5440 регулировка

Принцип действия устройство плавного пуска

Основной проблемой асинхронных электродвигателей является то, что момент силы, развиваемый электродвигателем, пропорционален квадрату приложенного к нему напряжения, что создаёт резкие рывки ротора при пуске и остановке двигателя, которые, в свою очередь, вызывают большой индукционный ток.

Софтстартеры могут быть как механическими, так и электрическими, либо сочетать то и другое.

Механические устройства непосредственно противодействуют резкому нарастанию оборотов двигателя, ограничивая крутящий момент. Они могут представлять собой тормозные колодки, жидкостные муфты, магнитные блокираторы, противовесы с дробью и прочее.

Данные электрические устройства позволяют постепенно повышать ток или напряжение от начального пониженного уровня (опорного напряжения) до максимального, чтобы плавно запустить и разогнать электродвигатель до его номинальных оборотов. Такие УПП обычно используют амплитудные методы управления и поэтому справляются с запуском оборудования в холостом или слабо нагруженном режиме. Более современное поколение УПП (например, устройства ЭнерджиСейвер) используют фазовые методы управления и потому способны запускать электроприводы, характеризующиеся тяжелыми пусковыми режимами «номинал в номинал». Такие УПП позволяют производить запуски чаще и имеют встроенный режим энергосбережения и коррекции коэффициента мощности.

Выбор устройства плавного пуска


При включении асинхронного двигателя в его роторе на короткое время возникает ток короткого замыкания, сила которого после набора оборотов снижается до номинального значения, соответствующего потребляемой электрической машиной мощности. Это явление усугубляется тем, что в момент разгона скачкообразно растет и крутящий момент на валу. В результате может произойти срабатывание защитных автоматических выключателей, а если они не установлены, то и выход из строя других электротехнических устройств, подключенных к той же линии. И в любом случае, даже если аварии не произошло, при пуске электромоторов отмечается повышенный расход электроэнергии. Для компенсации или полного устранения этого явления используются устройства плавного пуска (УПП).

Как реализуется плавный пуск

Чтобы плавно запустить электродвигатель и не допустить броска тока, используются два способа:

  1. Ограничивают ток в обмотке ротора. Для этого ее делают состоящей из трех катушек, соединенных по схеме «звезда». Их свободные концы выводят на контактные кольца (коллекторы), закрепленные на хвостовике вала. К коллектору подключают реостат, сопротивление которого в момент пуска максимальное. По мере его снижения ток ротора растет и двигатель раскручивается. Такие машины называются двигателями с фазным ротором. Они используются в крановом оборудовании и в качестве тяговых электромоторов троллейбусов, трамваев.
  2. Уменьшают напряжение и токи, подаваемые на статор. В свою очередь, это реализуется с помощью:

а) автотрансформатора или реостата;

б) ключевыми схемами на базе тиристоров или симисторов.

Именно ключевые схемы и являются основой построения электротехнических приборов, которые принято назвать устройствами плавного пуска или софтстартерами. Обратите внимание, что частотные преобразователи так же позволяют плавно запустить электродвигатель, но они лишь компенсируют резкое возрастание крутящего момента, не ограничивая при этом пускового тока.


Принцип работы ключевой схемы основывается на том, что тиристоры отпираются на определенное время в момент прохождения синусоидой ноля. Обычно в той части фазы, когда напряжение растет. Реже – при его падении. В результате на выходе УПП регистрируется пульсирующее напряжение, форма которого лишь приблизительно похожа на синусоиду. Амплитуда этой кривой растет по мере того, как увеличивается временной интервал, когда тиристор отперт.

Критерии выбора софтстартера

По степени снижения степени важности критерии выбора устройства располагаются в следующей последовательности:

  • Мощность.
  • Количество управляемых фаз.
  • Обратная связь.
  • Функциональность.
  • Способ управления.
  • Дополнительные возможности.

Главным параметром УПП является величина Iном – сила тока, на которую рассчитаны тиристоры. Она должна быть в несколько раз больше значения силы тока, проходящего через обмотку двигателя, вышедшего на номинальные обороты. Кратность зависит от тяжести пуска. Если он легкий – металлорежущие станки, вентиляторы, насосы, то пусковой ток в три раза выше номинального. Тяжелый пуск характерен для приводов, имеющих значительный момент инерции. Таковы, например, вертикальные конвейеры, пилорамы, прессы. Ток выше номинального в пять раз. Существует и особо тяжелый пуск, который сопровождает работу поршневых насосов, центрифуг, ленточных пил. Тогда Iном софтстартера должен быть в 8-10 раз больше.

Тяжесть пуска влияет и на время его завершения. Он может длиться от десяти до сорока секунд. За это время тиристоры сильно нагреваются, поскольку рассеивают часть электрической мощности. Для повторения им надо остыть, а на это уходит столько же, сколько на рабочий цикл. Поэтому если технологический процесс требует частого включения-выключения, то выбирайте софтстартер как для тяжелого пуска. Даже если ваше устройство не нагружено и легко набирает обороты.

Количество фаз

Можно управлять одной, двумя или тремя фазами. В первом случае устройство в большей степени смягчает рост пускового момента, чем тока. Чаще всего используются двухфазные пускатели. А для случаев тяжелого и особо тяжелого пуска – трехфазные.

Читайте так же:
Карбюратор к 126г настройка и регулировка

Обратная связь

УПП может работать по заданной программе – увеличить напряжение до номинала за указанное время. Это наиболее простое и распространенное решение. Наличие обратной связи делает процесс управления более гибким. Параметрами для нее служат сравнение напряжения и вращающего момента или фазный сдвиг между токами ротора и статора.

Функциональность

Возможность работать на разгон или торможение. Наличие дополнительного контактора, который шунтирует ключевую схему и позволяет ей остыть, а также ликвидирует несимметричность фаз из-за нарушения формы синусоиды, которое приводит к перегреву обмоток.

Способ управления

Бывает аналоговым, посредством вращения потенциометров на панели, и цифровым, с применением цифрового микроконтроллера.

Дополнительные функции

Все виды защиты, режим экономии электроэнергии, возможность пуска с рывка, работы на пониженной скорости (псевдочастотное регулирование).

Правильно подобранный УПП увеличивает вдвое рабочий ресурс электродвигателей, экономит до 30 процентов электроэнергии.

Зачем нужно устройство плавного пуска (софтстартера)

Все чаще при запуске электроприводов насосов, вентиляторов применяются устройство плавного пуска (софтстартер). С чем это связано? В нашей статье мы постараемся осветить этот вопрос.

Асинхронные двигатели используются уже более ста лет, и за это время относительно мало изменилось их функционирование. Запуск этих устройств и связанные с ним проблемы хорошо известны их владельцам. Пусковые токи приводят к просадкам напряжения и перегрузкам проводки, вследствие чего:

— некоторая электротехника может самопроизвольно отключаться;

— возможен сбой оборудования и т. д.

Своевременно установленный приобретенный и подключенный софтстартер позволяет избежать лишних трат денег и головной боли.

Что такое пусковой ток

В основе принципа действия асинхронных двигателей лежит явление электромагнитной индукции. Наращивание обратной электродвижущей силы (э. д. с), которая создается путем применения изменяющегося магнитного поля во время запуска двигателя, приводит к переходным процессам в электрической системе. Этот переходной режим может повлиять на систему электропитания и другое оборудование, подключенное к нему.

Во время запуска электродвигатель разгоняется до полной скорости. Продолжительность начальных переходных процессов зависит от конструкции агрегата и характеристик нагрузки. Пусковой момент должен быть наибольшим, а пусковые токи – наименьшими. Последние влекут за собой пагубные последствия для самого агрегата, системы электроснабжения и оборудования, подключенного к нему.

В течение начального периода пусковой ток может достигать пяти-восьмикратного тока полной нагрузки. Во время пуска электродвигателя кабели вынуждены пропускать больше тока, чем во время периода стабильного состояния. Падение напряжения в системе также будет намного больше при пуске, чем во время стабильной работы – это становится особенно очевидным при запуске мощного агрегата или большого числа электродвигателей одновременно.

Способы защиты электродвигателя

Поскольку использование электродвигателей стало широко распространенным, преодоление проблем с их запуском стало проблемой. На протяжении многих лет для решения этих задач были разработано несколько методов, каждый из которых имеет свои преимущества и ограничения.

В последнее время были достигнуты значительные успехи в использовании электроники в регулировании электроэнергии для двигателей. Все чаще при запуске электроприводов насосов, вентиляторов применяются устройство плавного пуска. Всё дело в том, что прибор имеет ряд особенностей.

Особенностью устройства пуска является то, что он плавно подаёт на обмотки двигателя напряжение от нуля до номинального значения, позволяя двигателю плавно разгоняться до максимальной скорости. Развиваемый электродвигателем механический момент пропорционален квадрату приложенного к нему напряжения.

В процессе пуска УПП постепенно увеличивает подаваемое напряжение, и электромотор разгоняется до номинальной скорости вращения без большого момента и пиковых скачков тока.

Виды устройств плавного пуска

На сегодняшний день для плавного запуска техники используются три типа УПП: с одной, двумя и со всеми управляемыми фазами.

Первый тип применяется для однофазного двигателя для обеспечения надежной защиты от перегрузки, перегрева и снижения влияния электромагнитных помех.

Как правило, схема второго типа помимо полупроводниковой платы управления включает в себя байпасный контактор. После того как двигатель раскрутится до номинальной скорости, байпасный контактор срабатывает и обеспечивает прямую подачу напряжения на электродвигатель.

Трехфазный тип является самым оптимальным и технически совершенным решением. Он обеспечивает ограничение тока и силы магнитного поля без перекосов по фазам.

Зачем же нужно устройство плавного пуска?

Благодаря относительно невысокой цене популярность софтстартеров набирает обороты на современном рынке промышленной и бытовой техники. УПП для асинхронного электродвигателя необходимо для продления его срока службы. Большим преимуществом софтстартера является то, что пуск осуществляется с плавным ускорением, без рывков.

Есть отличная альтернатива устройству плавного пуска. Стоимость отличается, но и функциональные возможности расширенные.

Преобразователь частоты – это решение задачи, когда требуется регулирование скорости электродвигателя и автоматизация работы технологичного оборудования через обратную связь посредством датчика. При помощи преобразователя Вы сможете решить более сложные и разносторонние вопросы по автоматизации электропривода.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Насос и его двигатель. Насос-двигатель

Насос и его двигатель. Насос-двигатель

Мы каждый день узнаем о насоса что-нибудь новенькое, такое, о чем мы раньше, по многим причинам, и не задумывались. У нас есть насос, он прекрасно качает воду из источника, которой хватает на полив сада-огорода и пользование ею всеми членами семьи и на работу всей бытовой техники. Зачем нам знать еще больше об этом удивительном агрегате?

Читайте так же:
Схемы для регулировки оборотов асинхронных двигателей своими руками


Мы даже знаем сейчас, что каждый, в принципе, бытовой насос, в зависимости от его конструкции, можно использовать, как в качестве перекачивающего устройства, придав ему механическую энергию внешнего привода, так и в качестве двигателя, через который можно получить дополнительную энергию. Например, раскручивая ротор электродвигателя насоса струей поступающей жидкости, можно, при некотором изменении конструкции, получить источник электроэнергии в доме.

Если взять более простые конструкции, то можно привести пример водяной мельницы, где двигателем и своеобразным механическим насосом можно рассматривать ее водное колесо. Многие, если не сказать, большинство гидронасосов имею возможность обратного применения.

Но сейчас речь пойдет совсем о другом. Мы поговорим о стандартном применении гидронасосов и источниках энергии для них, которые применяются в бытовых и промышленных агрегатах перекачки воды. Мы будем говорить о самом выгодном виде механических двигателей для насосов – электродвигателях, которые имеют самое широкое распространение в насосах, как бытовых, так и во всех отраслях промышленности.

Асинхронный электродвигатель. Плюсы и минусы применения. Конструкции типов

Положительные стороны от применения электродвигателей в работе насосов видны с первого раза: это частые включения (повторные пуски) двигателей в работу в зависимости от водных параметров в магистрали, малое энергопотребление, простота конструкций и выгодность производства, динамичность и малые размеры электродвигателей и многое другое.

Мы разберем самый «выгодный» в производстве и простой в бытовом применении асинхронный электродвигатель (индукционный двигатель), как электрическую машину переменного тока с частотой вращения ротора меньшим по сравнению с частотой магнитного поля, которое создается токами в обмотке статора:

Он прост в изготовлении;

Имеет относительно низкую цену;

Надежен и неприхотлив при работе;

Энерго- и эксплуатационно малозатратен;

Имеет простой доступ к подключению в домашнюю электросеть без дополнительных преобразующих устройств;

Нет необходимости регулировать частоту вращения ротора.

Но при этом такие электромашины с асинхронным (индукционным) двигателем:

Имеют низкий по силе пусковой момент;

Большую величину пускового тока;

Мощность с низким коэффициентом;

Сложности с регулировкой скоростных характеристик ротора и отсутствие необходимой точности вращения;

Скоростные характеристики вращения ротора ограничиваются частотными показателями сети (бытовая сеть имеет частоту в 50 Гц – двигатель может максимально развить обороты не более 3000 в минуту);

Огромная (в квадрате) связь электромагнитного поля на статоре с напряжением в сети – при любом изменении напряжения в 2 раза, вращающий момент двигателя измениться в 4 раза, что намного хуже таких же показаний в электродвигателях на постоянном токе.

Для людей далеких от всяких технических конструкций проведем легкий «ликбез»:

Асинхронный электродвигатель имеет в своей конструкции статор (часть электромотора, которая находится в неподвижном, стабильном положении) и ротор (часть, которая вращается при подключении двигателя к сети), они разделены воздушным зазором и не соприкасаются между собой;

Статорная обмотка является многофазной (3-хфазной), с проводниками равноудаленными один от другого на 120 градусов относительно оси вращения;

Магнитное поле возникает в магнитопроводе статора, который меняет полярность под воздействием частоты тока проходящего по обмотке. Магнитопровод представляет собой пластины из электротехнической стали, собранных методом шихтовки в общий блок;

Роторы в асинхронном двигателе могут быть конструктивно 2-х типов: короткозамкнутый и фазный. Их единственное различие – это исполнение обмотки на роторе, при аналогичном магнитопроводе как у статора.

Короткозамкнутый ротор имеющий обмотку в виде «беличьего колеса» по аналогии конструкции, собирается из алюминиевых (иногда из меди или латуни) стержневых проводников, которые замкнуты с 2-мя торцевыми кольцами, проходя через специальные пазы в сердечнике ротора.

У такого типа обмоток ротора при нерегулируемом пуске образуется не очень большой по величине пусковой момент, но требующий больших величин тока. Сейчас применяют в основном роторы с глубокими пазами для стержней, что позволяет увеличить сопротивление в обмотке и уменьшить величину пускового тока. Из-за таких недостатков раньше мало применяли короткозамкнутую схему обмотки ротора, но теперь при развитии линии частотных преобразователей многие фирмы достигли эффекта плавного пуска электродвигателей, регулируя наращивание частоты пускового тока.

Так появились электромашины с короткозамкнутой схемой ротора со ступенчатым регулированием скорости вращения вала, появились многоскоростные электродвигатели с изменением числа пар полюсов в обмотке статора.

Разновидностью асинхронного электродвигателя с короткозамкнутым ротором считаются двигатели с массивными роторами, где эта деталь механизма изготовлена полностью из ферромагнитного материала (стальной цилиндр) – это одновременно и магнитопровод и обмотка-проводник. Вращение ротора здесь происходит за счет создания индукции магнитного поля ротора, во взаимодействии с вихревыми токами магнитного потока статора. Такие конструкции намного проще изготавливать, следовательно они обходятся дешевле в производстве, имеют большую механическую прочность, что очень необходимо для машин с большой скоростью вращения и они имеют более высокую величину пускового момента.

Принцип работы асинхронного электродвигателя с фазовым ротором

Асинхронные электродвигатели с фазовым ротором допускают плавное регулирование скорости вращения вала ротора в широком диапазоне. Фазный ротор содержит в своей конструкции многофазную (3-хфазную) обмотку, выведенную на 2 контактных кольца, которые соединены с ротором единой конструкцией. Соединение с регулированной по величине напряжения электросетью происходит за счет графитовых или металлографитовых щеток, соприкасаемых с кольцами в единую цепь с обмотками ротора.

Читайте так же:
Как отрегулировать кулису каризма

В конструкцию управления работой ротора входят так же:

Пускорегулирующий реостат, как активное сопротивление к каждой фазе;

Дроссели индуктивности каждой фазы роторного узла, что, в конечном итоге, позволяет уменьшить пусковые токи и держит их на постоянном уровне;

Дополнительны источник постоянного тока, что позволяет получать величины синхронной электромашины, то есть зависимость оборотов от частоты напряжения на ротора без разниц величин;

Для управления скоростными характеристиками и электромагнитными полями на роторе включено питание установки от инвертора для машин с двойным питанием. Но возможно использовать эту конструкцию без помощи инвертора с заменой фазировки на противоположную от статорной.

Конструктивные особенности и принцип работы

Основными составными частями синхронного электродвигателя являются: статор, который неподвижен, и ротор, иными словами называемый индуктором. Статор имеет другое название – якорь, но от этого его суть не меняется. Эти части двигателя разделены прослойкой воздуха. Между пазами заложена трехфазная обмотка, которая чаще всего имеет соединение по схеме звезды.

Sinkhronnye elektrodvigateli rabota

Когда двигатель после запуска начал работать, токи якоря образуют движущееся магнитное поле, его вращение дает пересечение поля индуктора. В итоге такой работы двух полей возникает энергия. Магнитное поле статора по своей сути является полем его реакции. В работе генераторов такую энергию получают с помощью индукторов.

Полюсами являются электромагниты статора, работающие на постоянном токе. Статоры синхронных моторов могут выполняться по различным схемам: неявнополюсной, а также явнополюсной. Они отличаются положением полюсов.

Для снижения магнитного сопротивления и оптимизации условий прохода магнитного поля используют сердечники из ферромагнитного материала. Они находятся в роторе и якоре. Производятся они из электротехнической стали, которая содержит большое количество кремния. Это дает возможность снизить вихревые токи и увеличить электрическое сопротивление стали.

Синхронные электродвигатели имеют в своей основе принцип взаимодействия полюсов индуктора и статора. Во время пуска двигатель ускоряется до скорости вращения магнитного потока. Только при таком условии электродвигатель начинает действовать в синхронном режиме. При таком процессе магнитные поля образуют пересечение, возникает вход в синхронизацию.

Долгое время для разгона мотора применяли отдельный пусковой двигатель. Его соединяли механическим путем с синхронным мотором. При запуске ротор мотора ускорялся и достигал синхронной скорости. Далее мотор самостоятельно втягивался в синхронное движение. При выборе мощности пускового мотора руководствовались 15% мощности от номинала разгоняемого двигателя. Этого резерва мощности было достаточно для запуска синхронного двигателя, даже при наличии небольшой нагрузки.

Такой метод разгона более сложный, значительно повышает стоимость оборудования. В современных конструкциях синхронные электродвигатели не имеют такой схемы разгона. Применяют другую систему разгона. Реостатом замыкают обмотки индуктора по аналогии с асинхронным двигателем. Для запуска на ротор монтируют короткозамкнутую обмотку, являющуюся также и успокоительной обмоткой, которая предотвращает раскачивание ротора при синхронизации.

При достижении ротором номинальной скорости, к индуктору подключают постоянный ток. Однако, для пуска моторов с постоянными магнитами не обойтись без применения пусковых внешних двигателей.

В криогенных синхронных электродвигателях применяется обращенная конструкция. В ней якорь и индуктор размещены наоборот, индуктор находится на статоре, а якорь расположен на роторе. У таких машин возбуждающие обмотки состоят из сверхпроводимых материалов.

Достоинства и недостатки

Синхронные двигатели имеют основное преимущество по сравнению с асинхронными моторами тот факт, что возбуждение от постоянного тока внешнего источника дает возможность работы при значительной величине коэффициента мощности. Эта особенность дает возможность увеличить значение коэффициента мощности для общей сети благодаря включению синхронного мотора.

Синхронные электродвигатели имеют и другие достоинства:
  • Электродвигатели синхронного типа работают с повышенным коэффициентом мощности, что создает уменьшение расхода энергии и снижает потери. КПД синхронного мотора выше при той же мощности асинхронного двигателя.
  • Синхронные электродвигатели имеют момент вращения, который прямо зависит от напряжения сети. Поэтому он при уменьшении напряжения сохраняет свою мощность больше асинхронного. Это является фактором надежности подобных конструкций моторов.
Недостатками являются следующие отрицательные моменты:
  • При проведении сравнительного анализа конструкций двух моторов, можно отметить, что синхронные электродвигатели выполнены по более сложной схеме, поэтому их стоимость будет выше.
  • Следующим недостатком для синхронных моторов стала необходимость в источнике тока в виде выпрямителя, либо другого блока питания постоянного тока.
  • Запуск двигателя происходит по сложной схеме.
  • Регулировка скорости вала двигателя возможна только одним способом, с помощью применения частотного преобразователя.

В итоге можно сказать, что все-таки преимущества синхронных двигателей перекрывают недостатки. Поэтому двигатели такого вида широко применяются в технологических процессах, где идет постоянный непрерывный процесс, и не требуется частая остановка и запуск оборудования: на мельничном производстве, в компрессорах, дробилках, насосах и так далее.

Выбор двигателя
К вопросу приобретения синхронного электродвигателя нужно подходить, основываясь на следующие факторы:
  • Условия эксплуатации электродвигателя. По условиям выбирают тип двигателя, который может быть защищенным, открытым или закрытым. А также синхронные электродвигатели отличаются по защите токовых частей от влаги, температуры, агрессивных сред. Для взрывоопасного производства существуют специальные защиты, предотвращающие образование искр в двигателе.
  • Особенности выполнения подключения электродвигателя с потребителем.
Читайте так же:
Регулировка карбюратора дааз 21083 уровень топлива
Синхронные компенсаторы

Они служат для компенсирования коэффициента мощности в электрической сети и стабилизации номинального значения напряжения в местах подключения нагрузок к двигателю. Нормальным режимом синхронного компенсатора является режим перевозбуждения в момент отдачи в электрическую сеть реактивной мощности.

Такие компенсаторы еще называют генераторами реактивной мощности, так как они предназначены для выполнения такой же задачи, как батареи конденсаторов на подстанциях. Когда мощность нагрузок уменьшается, то часто необходимо действие синхронных компенсаторов в невозбужденном режиме при их потреблении реактивной мощности и индуктивного тока, потому что напряжение в сети старается увеличиться, а для его стабилизации на рабочем уровне нужно нагрузить сеть током индуктивности, который вызывает в сети снижение напряжения питания.

Для таких целей синхронные компенсаторы обеспечиваются регулятором автоматического возбуждения. Регулятор изменяет ток возбуждения таким образом, что напряжение на компенсаторе не изменяется.

Сфера применения

Широкое использование электродвигателей асинхронного типа со значительными недогрузками делает работу станций и энергосистем сложнее, так как уменьшается коэффициент мощности системы, это ведет к незапланированным потерям, к их неполному использованию по активной мощности. В связи с этим появилась необходимость в использовании двигателей синхронного типа, особенно для приводов механизмов значительной мощности.

Если сравнивать синхронные электродвигатели с асинхронными, то достоинством синхронных стала их работа коэффициентом мощности равном 1, благодаря действию возбуждения постоянным током. При этом они не расходуют реактивную мощность из питающей сети, а если работают с перевозбуждением, то даже отдают некоторую величину реактивной мощности для сети.

В итоге коэффициент мощности сети улучшается, и снижаются потери напряжения, увеличивается коэффициент мощности генераторов электростанций. Наибольший момент синхронного электродвигателя прямо зависит от напряжения, а у синхронного электромотора – от квадрата напряжения.

Поэтому, при уменьшении напряжения синхронный электромотор имеет по-прежнему значительную нагрузочную способность. Также, применение возможности повышения возбуждающего тока синхронных моторов дает возможность повышать их надежность эксплуатации при внезапных снижениях напряжения, и оптимизировать в таких случаях работу всей энергосистемы.

Из-за большой величины воздушного промежутка дополнительные потери в стальных сердечниках и в роторе синхронных моторов меньше, чем у двигателей асинхронного вида. Поэтому КПД синхронных моторов чаще бывает больше.

Однако устройство синхронных моторов намного сложнее, а также необходим возбудитель или другое устройство питания возбуждения. Поэтому синхронные моторы имеют более высокую стоимость по сравнению с асинхронными с короткозамкнутым ротором.

Запуск и регулировка скорости у синхронных электродвигателей имеет свои сложности. Но при больших мощностях их преимущества превосходят недостатки. Поэтому они применяются во многих местах, где не нужны частые пуски, остановки оборудования, а также нет необходимости в регулировки оборотов двигателя с приводом механизмов насосов, компрессоров, мельниц и т.д.

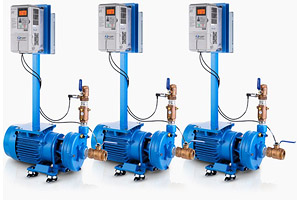

Установка частотно-регулируемых приводов (ЧРП) на насосы

В асинхронных электрических двигателях возникает необходимость регулировки частоты вращения ротора. С этой целью используется частотно-регулируемый привод, основным элементом которого является частотный преобразователь. В его конструкцию входит мост постоянного тока, он же – выпрямитель, преобразующий промышленный переменный ток в постоянный. Другая важная деталь – инвертор, выполняющий обратное преобразование постоянного тока в переменный с необходимой частотой и амплитудой.

Принцип действия технологии

Стандартное управление насосами любых типов заключается в регулировке дросселей, устанавливаемых в напорных линиях и определении числа действующих агрегатов. За счет этого удается получить определенные технические параметры, такие как давление в трубопроводе и другие. Насосы имеют постоянную частоту вращения и не учитывают изменяющийся расход в результате переменного водопотребления. Даже в случае минимального расхода насосы будут поддерживать постоянную частоту вращения, приводя к созданию избыточного давления в сети и вызывая аварийные ситуации. Все это сопровождается значительным бесполезным расходом электроэнергии. В основном это происходит в ночное время при резком падении водопотребления.

Использование технологии

С появлением частотно регулируемого привода появилась возможность поддержки постоянного давления непосредственно у потребителей. Данные системы хорошо зарекомендовали себя в совокупности с асинхронными двигателями общего назначения. Регулировка частоты позволяет изменять скорость вращения вала, делая ее более высокой или низкой по сравнению с номинальной. Датчик давления, установленный у потребителя, передает информацию на частотно регулируемый привод, который, в свою очередь, изменяет частоту, поступающую к двигателю. Современные регулирующие устройства отличаются компактными размерами. Они размещаются в корпусе, защищенном от пыли и влаги. Благодаря удобному интерфейсу, приборы могут эксплуатироваться даже в наиболее сложных условиях, при широком диапазоне мощности – от 0,18 до 630 киловатт и напряжении 220/380 вольт.

Эффект от внедрения

Для объекта: экономия электроэнергии для привода насосов, надежная и автоматизированная подача тепловой энергии, теплоносителя и воды (срок окупаемости до 1,5 лет).

Для муниципального образования: улучшение качества и надежности теплоснабжения потребителей, уменьшение тарифа на тепловую энергию.
