Корректор фар: принцип действия, устройство, неполадки

Корректор фар: принцип действия, устройство, неполадки

Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.

Дополнительно создают проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар. Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у них сломан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).

Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы гарантировать водителю отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте. Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.

Что из себя представляет гидрокорректор фар

Управление светом осуществляется из салона посредством смены положения специального переключателя. Подобные устройства устанавливаются на классические модели ВАЗ 2105 -2107, переднеприводные 2108-2109, более современные 2110-2115. Конструктивно автокорректор, работающий на гидравлике, представляет собой ряд соединений, где главный цилиндр, управляемый регулировочным болтом из салона, связан с рабочим через трубку. Последний находится на фаре. Вся конструкция неразборная.

Гидрокорректор фар

Классификация корректоров по принципу действия.

  • С ручным управлением, т.е. работают принудительно.

Водитель управляет корректором, используя тот или иной привод – механический, пневматический, гидравлический, а также наиболее совершенный – электромеханический (ЭМКФ).

Имея соответствующий багаж знаний, ЭМКФ можно даже установить самостоятельно. Для этого потребуется мотор-редуктор на каждую фару, блок управления, а также дополнительные комплектующие – провода, крепеж, изоляционные материалы.

  • Автоматы – функционируют независимо от водителя.
  • квазистатические – включаются в работу, когда при наклоне кузова меняется установочный угол фар;

в их конструкцию обязательно включены два датчика положения кузова, электронный блок управления и исполнительные механизмы; также имеется переключатель в ручной режим коррекции;

  • динамические – функционируют по тому же принципу, но различаются конструктивно;

электроника наполняет не только управляющий блок, но и исполнительные узлы;

Читайте так же:
Карбюратор солекс регулировка топливные жиклеры

при таких условиях корректор оперативно реагирует на минимальные перемещения кузова.

В большинстве случаев автокоррекция фар дополняется установкой электромеханического устройства (ЭМКФ). Так водитель может при необходимости вручную настроить положение фар.

Работы по установке корректоров фар сертифицированы. Сохраняется гарантия дилера при любых вмешательствах.

Нештатные устройства

p, blockquote 23,0,0,0,0 —>

Для установки нештатных корректоров фар необходимо приобрести набор дополнительного оборудования. Сейчас на рынке много предложений различных производителей в разных ценовых категориях. Важно, чтобы набор был совместим с оптической системой конкретного автомобиля. Подключение таких систем требует навыков электромонтажных работ, наличие специальных инструментов.

p, blockquote 24,0,0,0,0 —>

Один из вариантов набора дополнительного оборудования представлен на рисунке.

p, blockquote 25,0,0,0,0 —>

набор нештатных корректоров фар

p, blockquote 26,0,0,0,0 —>

Очень важно после проведения монтажных работ правильно произвести регулировку корректора фар и настроить световой поток. Для этого необходимо собрать и расчертить оптическую схему.

p, blockquote 27,0,0,0,0 —>

регулировка корректора фар

p, blockquote 28,0,0,1,0 —>

Необходимо расчертить на вертикальном щите (заборе, стене) линии горизонта фар, обозначить точки максимального отклонения луча, затем произвести регулировку светового потока при нейтральном сигнале корректора фар, для каждой из фар. При этом другую фару лучше обесточить. Если вы устанавливаете свет фар без помощника, на водительское сидение необходимо положит балласт, соответствующий массе водителя. Работоспособность установленного корректора проверяется изменением нагрузки на соответствующие области кузова (багажник, сидения).

p, blockquote 29,0,0,0,0 —> adsp-pro-2 —>

Зачем нужна корректировка света и как она работает?

like0 29 Июня 2016

  • Зачем нужна корректировка света и как она работает?
  • Что такое корректор фар
  • Ручной корректор фар
  • Автоматический корректор фар
  • Плюсы и минусы ручных и автоматических корректоров
  • Распространённые неполадки корректоров фар

star star star star star star star star star

Корректор фарАбсолютно все автовладельцы согласятся с фактом, что в ночное время суток достаточно трудно управлять авто, по сравнению с днем. И дело здесь не только в том, что из-за нехватки дневного освещения снижается видимость на дороге.

Еще одним источником проблемы являются старые автомобили, на которых нет корректоров фар. Хотя современные автомобили также могут быть источником проблемы. Например, сломан корректор фар, или автовладелец применяет его неверно, или же, как правило, не использует его (в случае с ручным корректором).

Читайте так же:
Регулировка топливного насоса бензиновых двигателей

Что такое корректор фар

Корректор фар – это механизм, который поддерживает оптическую ось фар в необходимой плоскости относительно трассы. Это значит, что даже если кузов будет перекошен, что вполне вероятно, если авто едет на большой скорости, дорога будет хорошо освещена.

В соответствии с принципом работы различают два вида корректоров фар:

— принудительного действия (ручного);

Ручной корректор фар

Ручной корректор

Как правило, поворотный переключатель имеет цифровую или же графическую разметку, которая и определяет положение фар. Так что в зависимости от заполненности машины и перемены его наклона и производится корректировка.

Это значит, что если сзади село 3 человека, а багажник загрузили до отвала, то вполне понятно, что зад авто осядет, а передок поднимется, что приведет к тому, что фары будут светить слишком высоко. Это, в свою очередь, приводит к тому, что вы будете слепить водителей встречных автомобилей. Чтобы этого избежать, нужно провернуть колесико так, чтобы свет опустился ниже.

Ручной корректорПоворот переключателя подает нужный сигнал мотор-редуктору, который, в свою очередь, и поворачивает фару на необходимую позицию. Но все же часто на дороге можно встретить автомобиль, фары которого либо ищут что-то у себя под колесами, либо мечтательно всматриваются в звездное небо. Да, водителю необходимо лишь пара секунд, чтобы исправить свою оплошность, но все же это будет сделано, как говорят в народе, «на глаз». Намного лучше с этим справится автоматика.

Автоматический корректор фар

Данный вид корректора фар является более совершенной системой управления расположением светотеневой границы. Автоматический корректор используется как с ксеноновыми, так и с галогенными фарами.

Если брать галогенные фары, то корректор срабатывает в зависимости от положения кузова. В случае с ксеноновыми фарами корректор более совершенен. Он удерживает свет на одном уровне, в зависимости от нагрузки и условий движения (поворот, разгон, езда по неровной поверхности, торможение). Так как ксеноновые фары излучают высокоинтенсивный свет, то использование автоматического корректора фар для них является непременным.

Механизм данного корректора включает в себя:

— датчики дорожного просвета;

— электронный блок управления;

Читайте так же:
Регулировка карбюратора бензопилы stihl 361

Автоматический корректорВ системе, как правило, устанавливают 2-3 датчика дорожного просвета: спереди авто – 1-2 и 1 сзади, при этом используют бесконтактный датчик угла поворота. Информация от датчиков поступает на электронный блок управления корректором фар, и уже после этого блок производит управляющие действия на исполнительные механизмы – поворотные модули ксеноновых фар. Впоследствии именно благодаря работе автоматического корректора свет от ксеноновых фар всегда под контролем и не слепит встречных водителей.

Плюсы и минусы ручных и автоматических корректоров

Преимущества:

1. Ручной корректор фар прост в использовании и стоит недорого.

2. Ручной корректор позволяет подобрать оптимальную высоту наклона фар в зависимости от дорожной обстановки.

3. Автоматический корректор фар быстрее реагирует на изменения положения кузова.

Недостатки:

1. Требуют постоянной регулировки.

2. Очень часто водители забывают регулировать высоту наклона фар.

3. Такая система корректоров дороже ручных.

Корректор фарМеханизм автоматической корректировки позволяет управлять освещением фар таким образом, чтобы гарантировать водителю не только хорошую видимость трассы, но также не слепить водителей встречных авто.

Распространённые неполадки корректоров фар

Корректор фарКак и любой механизм, автомобильный корректор фар рано или поздно начинает сбоить или же прекращает работать. Что же может стать причиной этого? Как и в большинстве современной электроники, самым уязвимым местом в устройстве корректоров фар считаются датчики. Часто водители жалуются, что у них на приборной доске авто светится датчик поломки корректора фар. В основном это случается в случае поломки кронштейна, удерживающего датчик. Так как датчик настраивает наклон фар на основе показателей клиренса, то он отправляет ошибочные сведения, и как следствие – ошибка в работе корректора.

Еще одна причина неверной работы корректора может скрываться в контактном соединении. Если контакты достаточно часто закисают, то понижается их проводимость. И, как результат, возникают схожие проблемы, когда корректор фар перестает работать нормально. Помните, что точная работа корректора фар не только положительно отражается на вашей безопасности, но также и на безопасности других автомобилистов, которых вы встречаете по пути.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Читайте так же:
Не отключается синхронизация времени

Причины нарушения регулировки фар на Honda Accord 7

По правилам эксплуатации любого транспортного средства, в том числе и этой популярной модели у наших автолюбителей японского бренда Хонда, регулировку проводят на СТО один или два раза в год. Обычно это делается перед открытием летнего или зимнего сезонов.

Однако следующие факторы приводят к тому, что необходимо делать внеочередную установку светового потока.

  • Плохое состояние отечественных дорог, после прохождения которых регулировка самопроизвольно сбивается.
  • Участие в ДТП.
  • Ремонт блока передних фар.

О том, что с фарами не все в порядке, водителю обычно сообщают встречные участники дорожного движения сигнализируя светом своих оптических приборов.

Производители рекомендуют проводить подобную операцию в автосервисе. Опытные мастера с нужным инструментом без проблем выставят необходимый уровень. Однако при наличии определенных навыков и желания эту операцию можно провести самостоятельно. Хорошей подсказкой в этом случае будет видео из интернета, где поэтапно расскажут и покажут весь процесс.

как работает корректор фар

Это устройство, поддерживающее неизменным установленное положение оптической оси фары при изменении загрузки и условий движения автомобиля.

Свет, формируемый оптикой машины, настраивается при незагруженном автомобиле и на приведенном выше рисунке выделен желтым цветом. Однако световой поток меняется в зависимости от загрузки авто, смещаясь вверх или вниз от правильной оптической оси, что отображается на рисунке красным цветом. Для исправления такого изменения и служит корректор фар.

В самом простейшем виде принцип или описание работы будет таким – в машине предусмотрена возможность регулировать свет непосредственно из салона. Если загрузка авто стала другой, например, сели дополнительно пассажиры, или загружен багажник, то свет будет смещен вверх, что приведет к ослеплению встречных водителей. Чтобы избежать этого, имеется возможность изменения его направления, что позволяет, сместив луч света вниз или верх, восстановить нормальное освещение.

Описанный принцип, положенный в основу работы корректора, реализуется различными способами. На сегодняшний день корректировка может быть:
принудительного действия или автоматической, причем в двух вариантах, когда используется:

  1. статический корректор;
  2. динамический корректор.

Принудительная корректировка

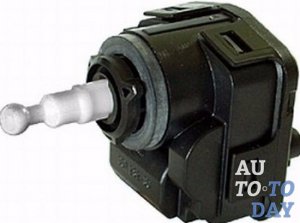

электромеханический корректор фар

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

Читайте так же:
Винт регулировки зазора клапана

По типу используемого привода в таком устройстве существуют:

  • электромеханический корректор фар;
  • механический корректор фар;
  • гидравлический;
  • пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

  1. переключатель положения;
  2. электрический моторедуктор, расположенный на каждой фаре;
  3. соединительные провода.

управление

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.
В ее состав входят:

  • блок управления устройством;
  • датчики дорожного просвета;
  • исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.
