Регулировка фар. Как правильно отрегулировать фары

Регулировка фар. Как правильно отрегулировать фары.

78fari

Функциональное освещение является обязательным условием для достойной езды на машине. Во время движения убедитесь, что дорога хорошо освещена в ночное время и вы видите других участников дорожного движения, знаки. Однако, если фары установлены неправильно, они могут ослепить других водителей, а также серьезно ограничить ваш обзор. Это может произойти из-за того, что автомобиль сильно загружен или из-за изменения основных настроек фар. Кстати: противотуманные фары тоже время от времени нуждаются в регулировке.

Open Library — открытая библиотека учебной информации

Спорт Проверка правильности установки и регулировки фар на специализированных площадках

Техническое обслуживание системы освещения

Параметры технического состояния системы освещения

Техника безопасности

Задание

Оборудование, приборы и инструмент

РАБОТА № 2 ПРОВЕРКА ПРИБОРОВ ОСВЕЩЕНИЯ И СВЕТОВОЙ СИГНАЛИЗАЦИИ

2. Прибор проверки фар модели ОП.

3. Комплект инструмента

1. Изучить устройство прибора.

2. Научиться правильно работать с прибором. Изучить последовательность выполнения операций по проверке фар прибором ОП.

3. Проверить состояние оптических элементов и произвести регулировку фар автомобиля.

1. К работе с прибором приступать после изучения методических указаний.

2. Проводить проверку и регулировку фар только совместно преподавателœем или учебным мастером.

3. В перерывах между работой оптическую камеру закрывать непрозрачным чехлом во избежание попадания прямых солнечных лучей на линзу и фотоэлементы.

Внешние световые приборы должны соответствовать требованиям ГОСТ Р 51709-2001, который определяет их количество, цветовое сочетание, силу света и направленность светового потока, а также режим их работы. Габаритные огни должны работать в постоянном, а указатели поворота и боковые повторители указателœей – в проблесковом режиме. Частота следования проблесков должна находиться в пределах 90 ± 30 проблесков в минуту (1,5 ± 0,5 Гц). Время от включения показателя поворота до появления первого проблеска не должна превышать 3 с.

Для проверки установки силы света и регулировки фар автомобилей используют различные методы и способы проверки, как с использованием специальных приборов, так и без них.

Читайте так же:
Прибор регулировки угла опережения впрыска топлива

Операции технического обслуживания

№ п/пНаименование операцииВид ТО
1.Проверить работоспособность всœех устройств освещения и сигнализации (фар, задних фонарей, стоп – сигнала, указателœей поворота и т. д.) Очистка рассеивателœей.ЕТО
2.Проверить крепление и исправность всœех устройств и приборов. При крайне важности отрегулировать направление света фар прибором ОП. Проверка состояния контактной клеммы фар и фонарей. Произвести контроль силы света фар прибором ОП.ТО – 2

Данный метод является наиболее простым, так как не требует специальных, дорогостоящих приборов агропромышленного комплекса и транспортных предприятий, которые стараются комплектоваться несколькими основными марками автомобилей.

Проверка правильности установки и регулировки фар на специализированных площадках проводят по экрану, который может быть постоянным (стационарным) или переносным. Данные для разметки и размеры экрана для каждой марки автомобиля определяются заводской инструкцией. Проверку установки фар по экрану проводят на ровной горизонтальной площадке.

Плоскость экрана должна быть перпендикулярно плоскости площадки и продольной оси автомобиля. При проверке автомобиль должен быть без груза (или с грузом в соответствии с инструкцией завода изготовителя), с нормальным давлением в шинах. После установки автомобиля на площадку следует качнуть его в стороны для стабильной установки.

Фары с европейским ассиметричным светом проверяют по ближнему свету, а фары с американским ассиметричным светом по дальнему свету.

Рисунок 2.1 Схема экрана для проверки правильности установки фар

а) с европейским ассиметричным светом; б) с американским симметричным светом; К-К – линия света фар; х-х – передвижная линœейка; V-V – линия симметрии; G-G, D-D – линия центра фар; Н – высота центра фар; h – высота установки линœейки; L – расстояние от автомобиля до экрана.

При правильной регулировке направления светового потока фар пятна на экране должны размещаться так, как указано на рисунке 2.1. При несовпадении границы светового пятна с контрольной линией на экране, следует произвести регулировку фары согласно инструкции завода-изготовителя.

При регулировке противотуманных фар автомобилей устанавливают фару так, чтобы верхняя граница светового пятна на экране, установленном на расстоянии 5м. перед автомобилем, совпадала с горизонтальной линией, проведенной на расстоянии 100мм. ниже линии высоты центра фар.

Читайте так же:
Санг енг актион нью регулировка сцепления

Исходные параметры настройки и отклонение световых пятен от линии центра фар представлены в таблице 2.2.

Разметка экрана для регулировки фар

Марка автомобиляСтепень нагружения, НL, мh мм
ЛАЗБез груза
ЛиАЗБез груза
Икарус-260Без груза
КамАЗБез груза
ГАЗ-САЗ-3307Без груза
ГАЗ-66Без груза7,5
ЗИЛ-130, 131, 4331Без груза
УралБез груза7,5
ВАЗ-1111700 на переднем сиденье
ВАЗ-2101 – 07То же
ВАЗ-2121 – 31Без груза
ВАЗ-2108 – 15700 на переднем сиденье
АЗЛК-2141То же
ИЖ-2126То же
ГАЗ-3102 «Волга»Без груза
МотоциклыБез груза

Неисправности гидрокорректора

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Как отремонтировать корректор фар» показано, что система поддается дефектовке и восстановлению.

6 – ручка регулировки светового пучка; 1 – главный регулировочный механизм; 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

Замена

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий. Демонтаж неисправного гидрорегулятора:

  • демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
  • снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
  • главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
  • вытащите главный механизм с внутренней части;
  • в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
  • необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
  • снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
  • утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
  • вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.
Читайте так же:
Volvo s60 регулировка клапанов

Установка нового гидрокорректора

Для установки с салона протяните через отверстие исполнительные механизмы и трубки до манжет. Поскольку пространство у педального узла ограничено, желательно попросить кого-то потянуть в подкапотном пространстве за направленные вами изнутри трубки. Уплотнительную резинку необходимо вытащить за моторный щит, после чего уже с наружной стороны установить в паз. Вам останется только уложить трубки по заводскому контуру. Клипсы с хомутами при необходимости можно купить либо заменить обычными хомутами.

Неисправности электромеханического корректора

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков. Возможные неисправности:

  • обламывание, перетирание проводов, образование окислов в разъемах;
  • износ элементов электродвигателя;
  • перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Принципиальная схема

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле. Чаще всего применяются 2 типовые схемы включения:

  • с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
  • с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.
Читайте так же:
Регулировка суппорта дискового тормоза

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

Методы диагностики

  1. Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
  2. Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
  3. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

Проверка питания мультиметром

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный «+» и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

В выключенном состоянии напряжение минимально, тогда как при вращении переключателя должно быть от 3 до 10 В. Перед проверкой необходимо включить ближний свет фар.

Если «–» либо «+» в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и «+» самого блока управления. Ситуация, когда питание к блоку приходит, но ЭБУ никак не реагирует на смену положения переключателя, говорит о неисправности внутри блока управления корректором фар.

Читайте так же:
Как отрегулировать клапана на мопеде альфа 125 кубов

Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

x-light s

Dürr

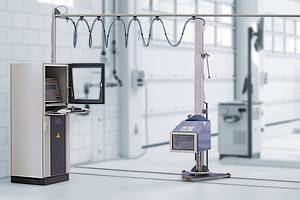

В качестве экономичной альтернативы мы предлагаем систему регулировки фар x-light s, которая обладает таким же уровнем обработки изображений, как и система x-light, но поставляется без автоматизирующих компонентов. Благодаря особенно хорошему соотношению цены и эффективности система x-light s идеально подходит для повышения точности регулировки фар на малосерийном производстве, при мелкоузловой сборке, а также в области аудита и доработки, также обеспечивая при этом возможность обязательного документирования.
